三片式球閥

三片式球閥

產品型號：Q11F
公稱通徑：DN10~100mm
公稱壓力：PN1.6~6.4MPa
適用溫度：-20 ~ +80℃
連接方式：對焊，絲扣
主要材質：碳鋼(C)、不銹鋼(P4、P6)
設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
檢驗主試驗：JB/T 9092、API 598


產品概述

      三片式球閥適用于工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

產品特點

      三片式球閥分為整體式(一片式)、兩段式及三段式。結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置?？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。


主要零件材質

零件名稱 材質
不銹鋼 碳鋼
閥體 不銹鋼CF8M 碳鋼WCB
密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
閥蓋 不銹鋼CF8M 碳鋼WCB
球體 不銹鋼SS316 不銹鋼SS304
閥桿 不銹鋼SS316 不銹鋼SS316
螺母 不銹鋼SS304 FCD45
墊圈 不銹鋼SS304 FCD45
手柄套 塑料 塑料
手柄 不銹鋼SS304 不銹鋼SS304
閥桿螺母 不銹鋼SS304 B7
墊圈 不銹鋼SS304 不銹鋼SS304
填料壓蓋螺母 不銹鋼SS304 FCD45
填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
止推墊圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
螺栓 不銹鋼SS304 B8

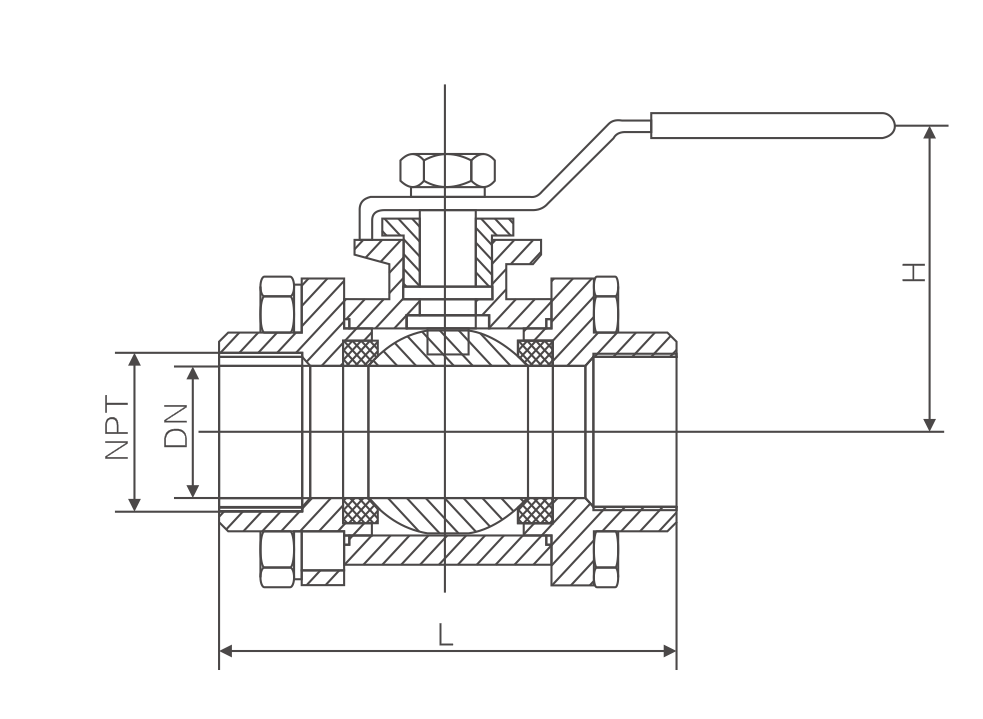

主要外形尺寸

DN

15

20

25

32

40

50

NPT

1/2″

3/4″

1″

1-1/4″

1-1/2″

2″

L

69.5

81

88

107

118

139

H

75

93

101

117

129

148



冠環閥門服務體系（以下簡稱我司）
      隨著經濟高速發展，市場競爭越來越激烈，用戶對閥門產品的要求也越來越多，并且對服務的要求也越來越高；我司銷售部門為適應市場發展的要求，專業設立了服務培訓組，為服務質量添加完善的工作，我司的售前、售中、售后服務工作經由專業的銷售員來完成。

一、冠環閥門售前服務：
      做到技術與銷售的良好結合，讓用戶的每一次采購都有較好的服務體驗。
      ①進行采購前產品技術溝通和交流，主動給予建議。
      ②在進行產品型號選擇時考慮是否成本合理工礦效率等問題。
      ③不能達到工礦要求時，根據客戶的特殊要求，安排設計師合理改善。

二、冠環閥門售中服務：
      尊重每位用戶；給用戶一份省心，放心的整體價值服務。
      ①進行性價比：比價格，比質量，比服務，反思是否有不做到位的地方。
      ②嚴格按相關標準和技術要求進行閥門的檢測和試驗。
      ③在合作過程中，依照合同，保質保量準時交貨，隨時保持與用戶聯系。
      ④定制期間，相關技術人員可來我司進行產品監造和檢驗，同時，我司會提供該產品的結構圖及詳細文件資料，來做監造文件。
      ⑤對特殊工礦或定做的產品，可協商專業技術員親臨現場指導。
      ⑥我公司在發貨前以電話進行產品型號、口徑、數量、件數的確認。

三、冠環閥門售后服務：
      好的服務鑄就好的企業讓客戶無后顧之憂。
      ①按合同要求提供產品的合格證、檢驗報告、安裝說明書等。
      ②顧客在驗收產品過程中，如出現與合同要求不符時，我司接到顧客通知后兩小時內給予處理。
      ③我司提供十二個月的產品質保期，時間從驗收合格之日起計算。
      ④在正確安裝和使用下，出現產品質量問題，本公司將負責到底。

冠環閥門包修包換承諾：
      ①在正常的儲運、安裝、保養、使用條件下，因產品的質量問題不能正常使用時，提供三保四包: 保質、保量、保及時、包修、包換、包退、包損失。
      ②在接到質量信息反饋時，將在24小時內提出處理意見，并做到100小時內趕到現場做處理。
      ③可根據用戶需求協商提供備品、備件和安裝、調試、維修服務。

      為了讓您采購到滿意的閥門，減少閥門訂購過程出現的問題，也是提高我們工作人員的工作效率。我們希望您提供詳盡的訂貨需求，以便我們?yōu)槟岣吒艿降姆?wù)!


閥門訂貨說明：

      1、①產品名稱與型號，②公稱直徑，③閥體材質，④公稱壓力，⑤使用介質，⑥使用溫度，⑦驅動方式，⑧是否帶附件，以便我們的為您正確選型。

      2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明。

      3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

      4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。


歡迎您訪問我們的網站，如有任何疑問，您可以致電給我們，我們一定會盡心盡力為您提供高品質的服務，詳細咨詢：15000098987。
