不銹鋼截止閥

不銹鋼截止閥

產品型號：J41W

公稱通徑：DN15-DN400mm

公稱壓力：PN1.6MPa-32MPa

適用介質：水、油、氣

適用溫度：-20℃-425℃

閥體材質：不銹鋼

制造標準：GB/T 12235

結構標準：GB/T 12221

連接標準：JB/T 74-90、GB/T 9113

產品概述

不銹鋼截止閥是截止閥中的一種，對閥體材質要求比較高，一般有301、304、316等幾種材質選擇。廣泛應用于化工、船舶、醫藥、食品機械等行業。由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便。適用于各類腐蝕性介質的管道上，有良好的防腐性、足夠的強度。


主要性能規范

型號 公稱壓力 試驗壓力 工作溫度（℃） 適用介質
強度（水）（Mpa） 密封（水）空氣（Mpa） 低壓密封空氣（Mpa）
J41W-16P（R） 1.6 2.4 1.8 0.6 ≤200 NITRIC ACID
J41W-25P（R） 2.5 3.8 2.8 0.6 ≤200 硝酸類
ACETIC ACID
醋酸類
NITRIV ACID
硝酸類
J41W-40P（R） 4.0 6.0 4.4 0.6 ≤200 ACETIC ACID
J41W-64P（R） 6.4 9.6 7.0 0.6 ≤200 醋酸類


主要零件材質

零件名稱 ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12Mo2Ti系列 ZG00Cr17Ni14Mo2系列 WCB系列
閥體/閥蓋 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
閥瓣 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 1Cr13
閥桿 ZG1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12Mo2Ti 00Cr17Ni14Mo2 1Cr13
填料 PTFE編織 PTFE編織 PTFE編織 PTFE編織 石墨
墊片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨+304
壓蓋 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
填料壓環 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12Mo2Ti 00Cr17Ni14Mo2 1Cr13
螺栓 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

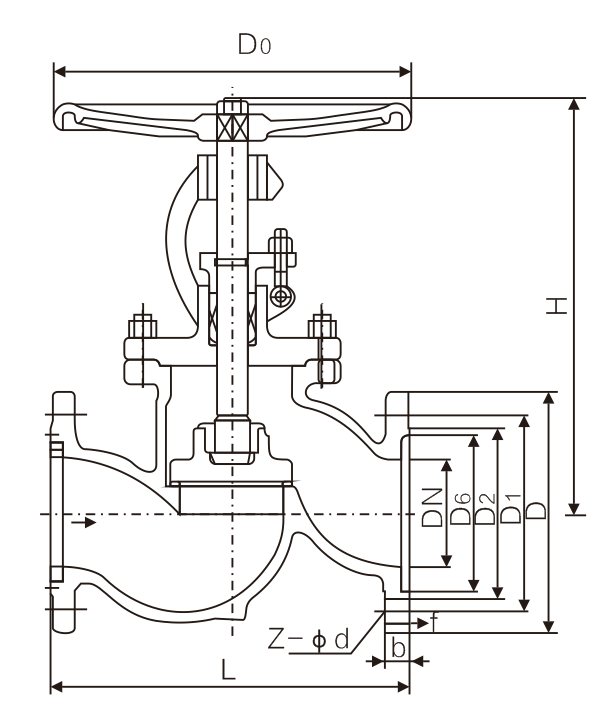

不銹鋼法蘭截止閥(圖1)



主要連接尺寸及重量（PN1.6MPa）

公稱通徑 DN L D D1 D2 b n-Φd H D0
10 130 90 60 40 14 4-Φ14 198 120
15 130 95 65 45 14 4-Φ14 218 120
20 150 105 75 55 14 4-Φ14 258 140
25 160 115 85 65 14 4-Φ14 275 140
32 180 135 100 78 16 4-Φ18 280 160
40 200 145 110 85 16 4-Φ18 330 180
50 230 160 125 100 16 4-Φ18 350 200
65 290 180 145 120 18 4-Φ18 370 280
80 310 195 160 135 20 8-Φ18 400 280
100 350 215 180 155 20 8-Φ18 415 320
125 400 245 210 185 22 8-Φ18 460 360
150 480 280 240 210 24 8-Φ23 510 450
200 600 335 295 265 26 12-Φ23 710 500
250 650 405 335 320 30 12-Φ25 786 550
300 750 460 410 375 30 12-Φ25 925 600
