襯氟球閥(氣動)

襯氟球閥(氣動)

產品型號：Q41F46/Q341F46

公稱通徑：DN50~DN600mm

公稱壓力：PN1.0 MPa ~1.6MPa

適用溫度：-29℃~150℃

設計制造：GB/T12237-1989

法蘭尺寸：GB/T9112～9131

結構長度：GB/T12221-1989

檢驗試驗：JB/T 9092、API 598

適用介質：濃酸、硫酸、王水


產品結構特征

      襯氟球閥是用帶圓形通孔的球體作啟閉件，球體隨閥桿繞閥體中心線旋轉以實現閥門開啟和關閉。采用特殊的模壓工藝，使密封面致密良好，加之V型PTFE填料組合使閥門達到零泄漏；球體與閥桿鑄為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，根本保證使用中的安全性；采用氟塑料襯里層的球閥，具有極高的化學穩定性。適用于任何強腐蝕性化學介質；采用全通浮動球閥結構，在整個壓力范圍內進行元泄漏關閉，便便于管路系統在通球掃線和管路維護。襯氟球閥為控制各種強腐蝕性介質的啟閉而進行的專業設計，廣泛使用于石油、化工、染化、農藥、制酸制堿等行業，是目前防腐閥門理想的選擇。

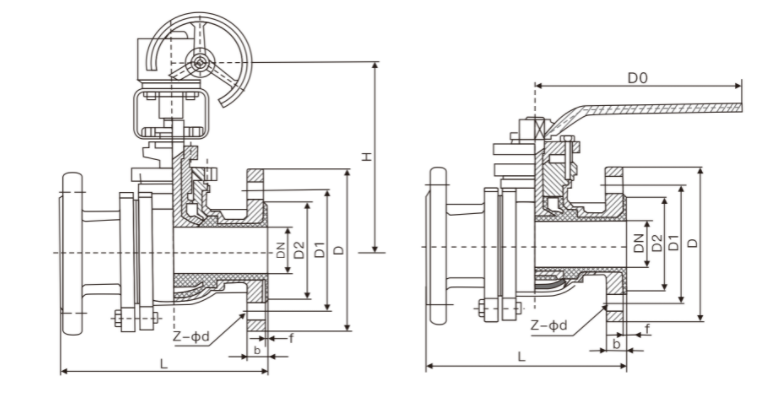

襯氟法蘭球閥(圖1)


主要外形連接尺寸(PN10)

DN(mm)
 NPS(inch)
 L
 D
 D1
 D2
 f
 b
 Z- φd
 D0
 H
 WT(kg)
15 1/ 2 140 95 65 45 2 14 4-14 120 80 3
20 3 /4 140 105 75 55 2 16 4-14 140 90 3.9
25 1 150 115 85 65 2 16 4-14 160 100 4.5
32 1-1 /4 165 135 100 78 2 18 4-18 160 110 6.5
40 1-1/2 180 145 110 85 3 18 4-18 200 120 8
50 2 200 160 125 100 3 20 4-18 250 135 11
65 2-1 /2 220 180 145 120 3 20 4-18 300 145 15.5
80 3 250 195 160 135 3 22 4/8-18 350 180 19
100 4 280 215 180 155 3 22 8-18 240 195 26
125 5 320 245 210 185 3 24 8-18 500 210 44
150 6 360 280 240 210 3 24 8-23 200* 450 70
200 8 457 335 295 265 3 26 8-23 240* 490 110
250 10 533 390 350 320 3 28 12-23 240* 550 220
300 12 610 440 400 368 4 28 12-23 320* 600 280
350 14 686 500 460 428 4 30 16-23 320* 675 410


冠環閥門服務體系（以下簡稱我司）
      隨著經濟高速發展，市場競爭越來越激烈，用戶對閥門產品的要求也越來越多，并且對服務的要求也越來越高；我司銷售部門為適應市場發展的要求，專業設立了服務培訓組，為服務質量添加完善的工作，我司的售前、售中、售后服務工作經由專業的銷售員來完成。

一、冠環閥門售前服務：
      做到技術與銷售的良好結合，讓用戶的每一次采購都有較好的服務體驗。
      ①進行采購前產品技術溝通和交流，主動給予建議。
      ②在進行產品型號選擇時考慮是否成本合理工礦效率等問題。
      ③不能達到工礦要求時，根據客戶的特殊要求，安排設計師合理改善。

二、冠環閥門售中服務：
      尊重每位用戶；給用戶一份省心，放心的整體價值服務。
      ①進行性價比：比價格，比質量，比服務，反思是否有不做到位的地方。
      ②嚴格按相關標準和技術要求進行閥門的檢測和試驗。
      ③在合作過程中，依照合同，保質保量準時交貨，隨時保持與用戶聯系。
      ④定制期間，相關技術人員可來我司進行產品監造和檢驗，同時，我司會提供該產品的結構圖及詳細文件資料，來做監造文件。
      ⑤對特殊工礦或定做的產品，可協商專業技術員親臨現場指導。
      ⑥我公司在發貨前以電話進行產品型號、口徑、數量、件數的確認。

三、冠環閥門售后服務：
      好的服務鑄就好的企業讓客戶無后顧之憂。
      ①按合同要求提供產品的合格證、檢驗報告、安裝說明書等。
      ②顧客在驗收產品過程中，如出現與合同要求不符時，我司接到顧客通知后兩小時內給予處理。
      ③我司提供十二個月的產品質保期，時間從驗收合格之日起計算。
      ④在正確安裝和使用下，出現產品質量問題，本公司將負責到底。

冠環閥門包修包換承諾：
      ①在正常的儲運、安裝、保養、使用條件下，因產品的質量問題不能正常使用時，提供三保四包: 保質、保量、保及時、包修、包換、包退、包損失。
      ②在接到質量信息反饋時，將在24小時內提出處理意見，并做到100小時內趕到現場做處理。
      ③可根據用戶需求協商提供備品、備件和安裝、調試、維修服務。

      為了讓您采購到滿意的閥門，減少閥門訂購過程出現的問題，也是提高我們工作人員的工作效率。我們希望您提供詳盡的訂貨需求，以便我們?yōu)槟岣吒艿降姆?wù)!


閥門訂貨說明：

      1、①產品名稱與型號，②公稱直徑，③閥體材質，④公稱壓力，⑤使用介質，⑥使用溫度，⑦驅動方式，⑧是否帶附件，以便我們的為您正確選型。

      2、如有特殊要求時請?jiān)谟嗁彯a(chǎn)品時注明。

      3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

      4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。


歡迎您訪問我們的網站，如有任何疑問，您可以致電給我們，我們一定會盡心盡力為您提供高品質的服務，詳細咨詢：15000098987。
